TASTIERA MIDI
PERSONALIZZATA SU MISURA

Il PROGETTO FINALE è una tastiera MIDI,
personalizzata con logo applicato con adesivo vinilico
tagliato con la Roland Vinyl Cutter.
Il telaio esterno sarà inizialmente in legno,
tagliato ad HOC e su misura con la Trotec Laser Cut.
I pulsanti saranno creati in stampa 3D,
utilizzando un filamento trasparente.
per poter fare passare la luce dei led,
che saranno disposti nella parte cava dei pulsanti.
Tutta l’elettronica sarà controllata da Arduino Uno.

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 1

Preparazione in INKSCAPE
Un rettangolo delle dimensioni 356 x 210 mm
dove ho inserito dentro il mio logo.
I tasti sono di colore blu.
In modo che la laser cutter
taglierà lasciando dei fori per poter fare entrare i pulsanti.
Invece il mirino è di colore nero pieno
in modo che la macchina inciderà superficialmente.

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 2

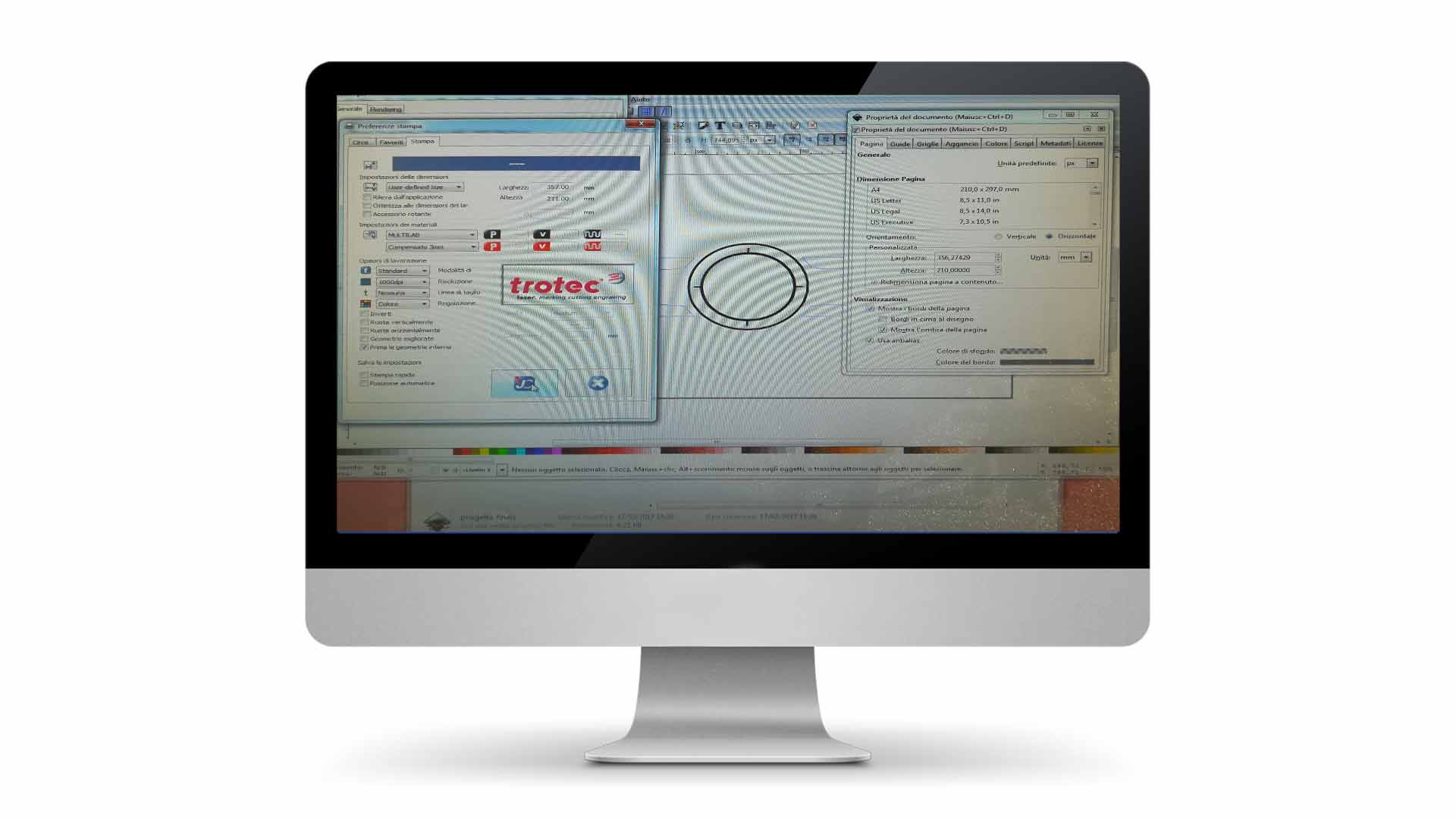

Impostazioni di stampa
della Troter prima del taglio del legno

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 3

Laser Cutter in azione
mentre taglia il legno
con le forme del mio logo

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 4

Il pulsante creato in stampa 3d
Vedi link pulsante per i dettagli
su come è stato creato

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 5

Dettaglio del pulsante
nella parte inferiore si può vedere la parte forata.

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 6

Pulsante in vista laterale
da tinkercad

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 7

Cura con le sue impostazioni per la stampa

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 8

Altre impostazioni per la stampa
con Cura il software della stampante

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 9

La stampante 3d Wasp in azione
mentre stampa il pulsante.
Ho  usato un materiale trasparente.

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 10

Dopo i primo layer,
il pulsante comincia a delinearsi.

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 11

Il pulsante quasi completo

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 12

Dopo aver stampante il primo pulsante
Ho creato un nuovo GCODE duplicando e riflettendo
il pulsante per stampare le altre copie per i pulsanti rimanenti.

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 13

La stampante in azione per i 3 pulsanti

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 14

In inkscape, poi ho creato un file a misura
per il taglio di un adesivo con le lettere del mio logo

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE

FASE 15

La Vinyl Cutter in fase di taglio dell’adesivo

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 16

L’adesivo prima di essere applicato alla pulsantiera

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 17

Ho tagliato l’adesivo in piccole parti
per facilitare l’applicazione

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 18

Adesivo applicato sulla pulsantiera

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 19

Ho fatto dei buchi di con punta di 3 mm
per poter far passare delle viti,
per creare un sistema a molla
per far funzionare in fase di prototipazione i 4 pulsanti

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 20

Il sistema a molla visto da vicino

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 21

La parte inferiore del sistema a molla

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 22

Il pulsante schiacciato

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 23

Taglio laser
della scatola che conterrà il progetto

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 24

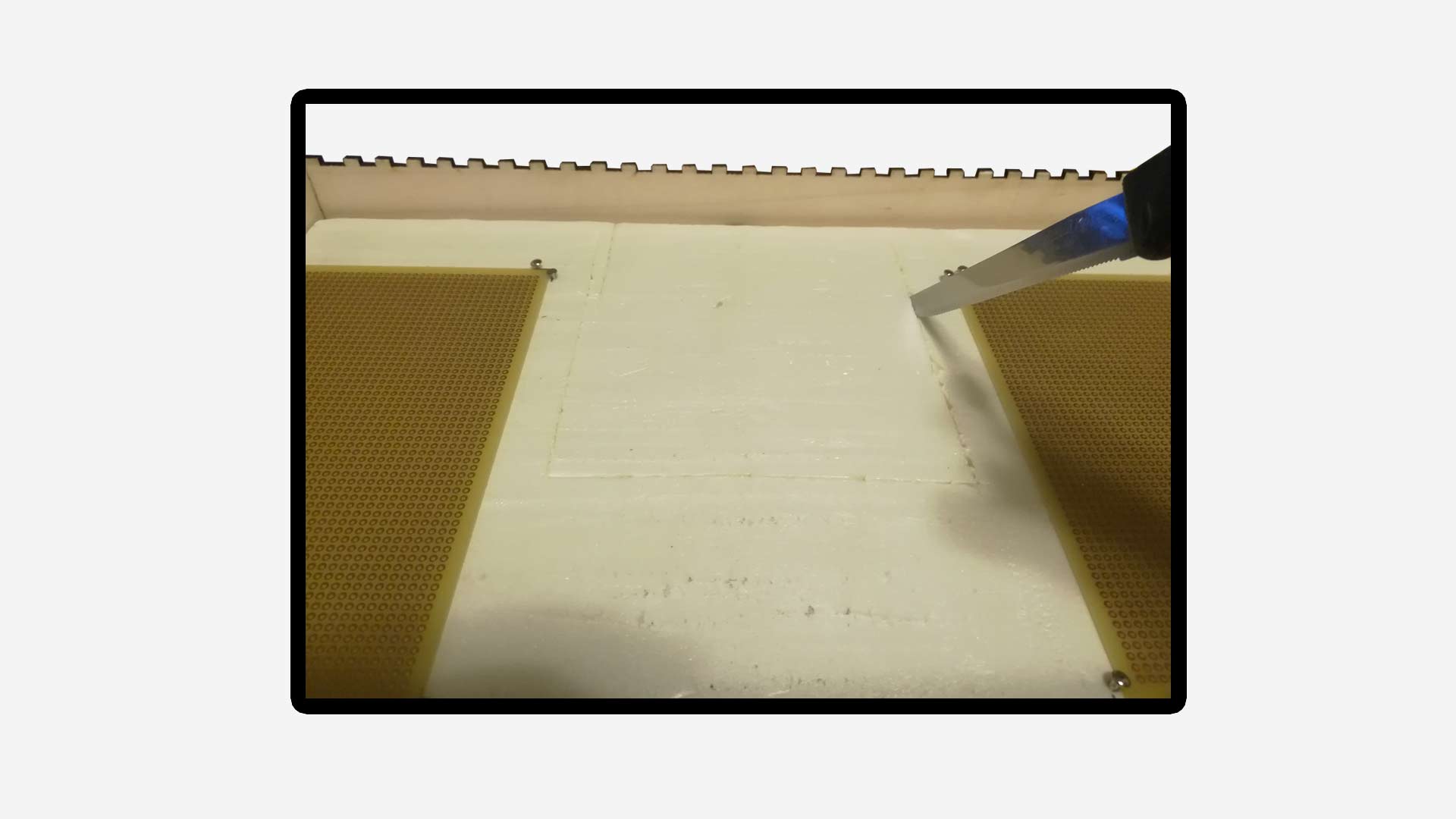

Ho tagliato uno strato di polistirene
delle stesse dimensioni della scatola

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

GUARDA
IMMAGINE
INGRANDITA

FASE 25

Ho preso le dimensioni
per inserire arduino e la breadboard
all’interno della scatola.

› TOP PAGE | PROGETTO FINALE
› DIGITAL 2D – 3D FABBRICATION
› HOME

FASE 26

In questo video viene illustrata
la preparazione del circuito di ARDUINO.
e il funzionamento della Tastiera.
