FASE 1
In questo esempio,
ho provato a vettorializzare un immagine
con il software INKSCAPE.
Partendo da una foto trovata sul web.
FASE 2

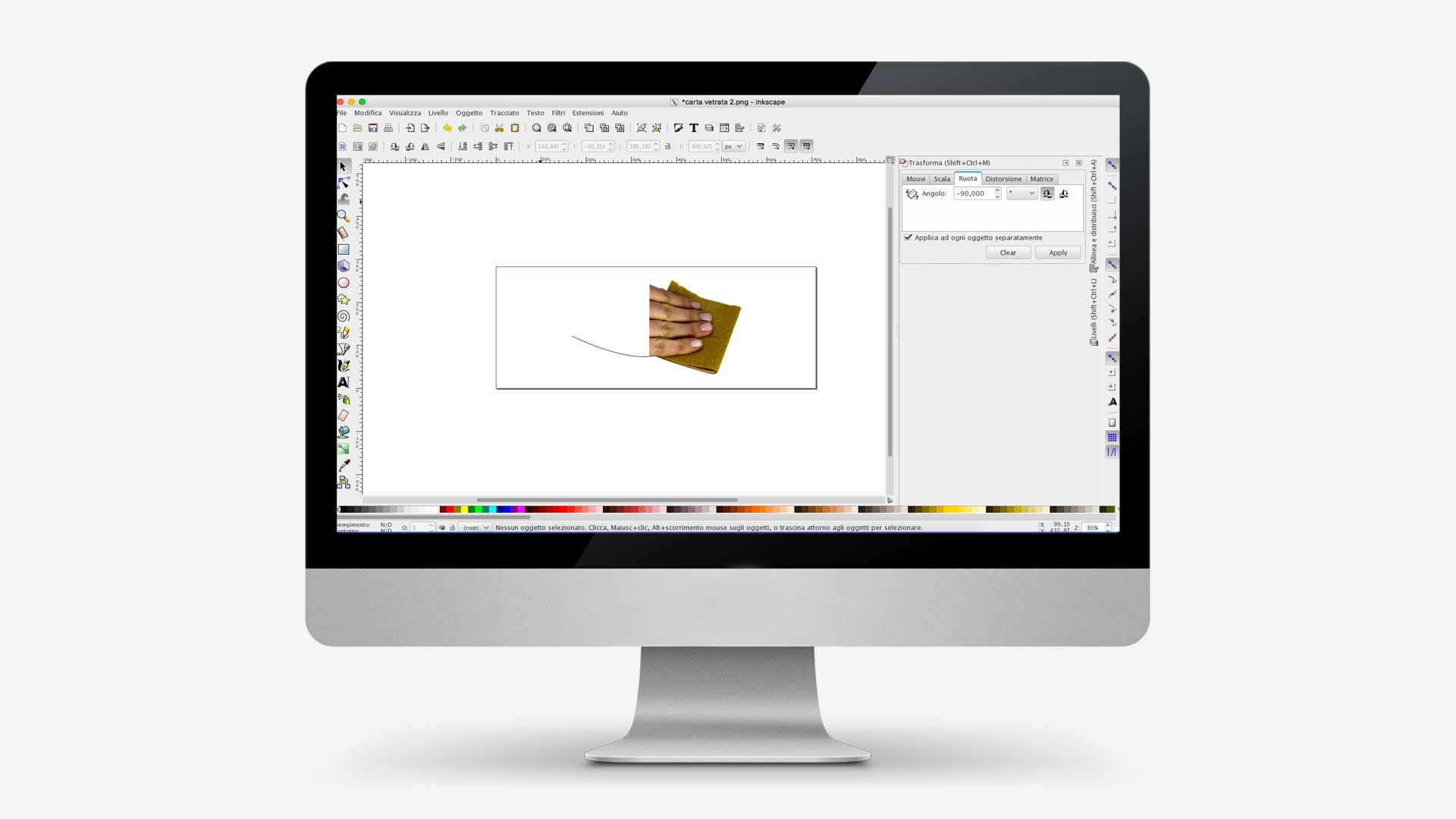

Ho importato l’immagine
in INKSCAPE e ho usato la funzione
Ruota, per ruotare l’immagine di 90°
ed adattarla ad un formato orizzontale.
Perchè le misure finali dell’adesivo sono
L = 200 H = 80.
Dove all’interno devono stare due immagini.
FASE 3

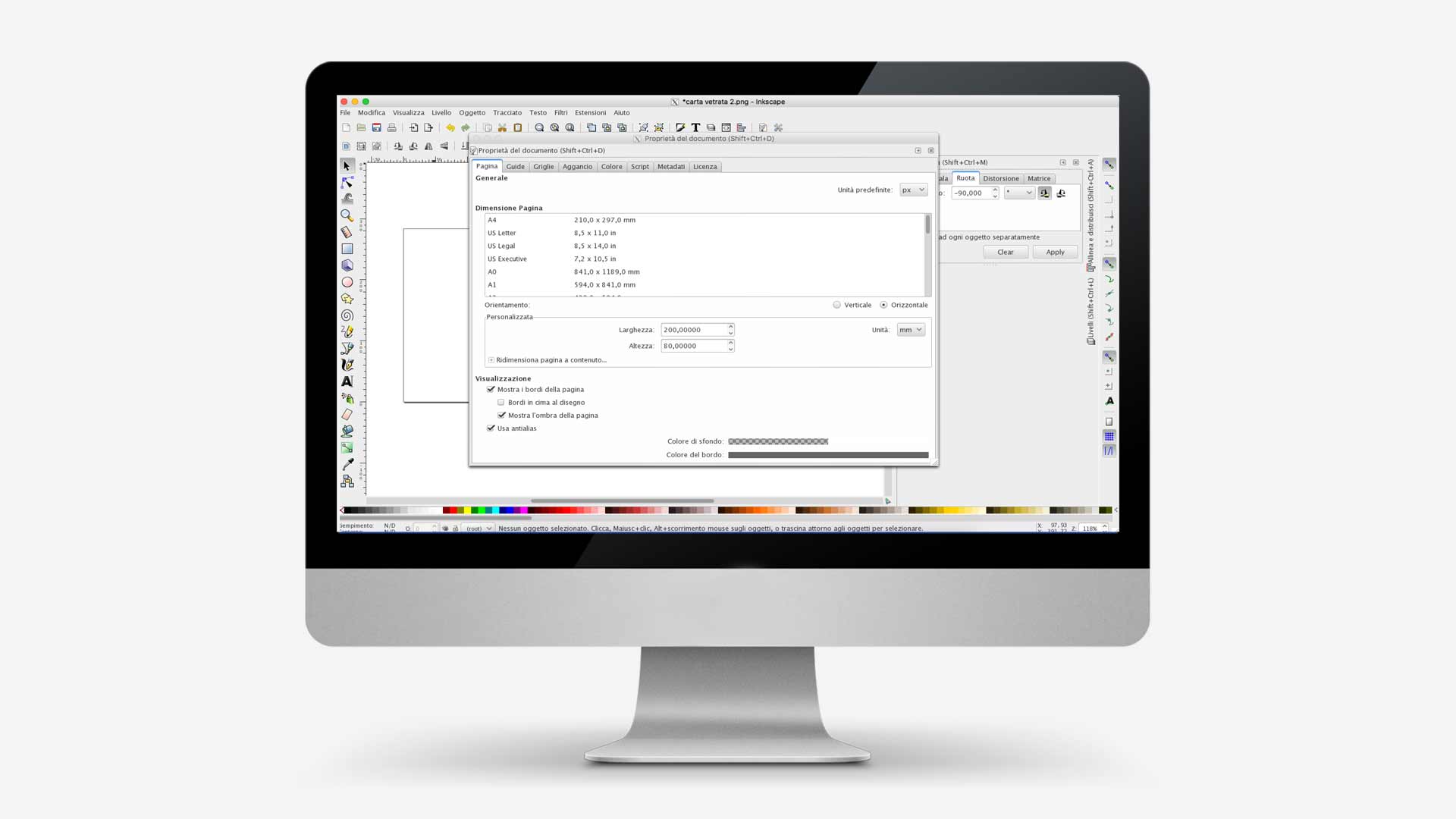

Ho impostato le misure del mio documento
200 x 80
in relazione alle misure finali del mio adesivo
che deve essere applicato
su un contenitore in plastica
che contiene appunto la carta vetrata.
FASE 4
Quindi dagli strumenti di INKSCAPE.
sono andato a scegliere
lo strumento disegna tracciati e linee dritte.
FASE 5
Con lo strumento penna
per l’appunto
sono andato a ricalcare l’immagine
eseguendo linee dritte e curve.
Ho aggiunto anche la parte del dorso della mano
che nell’immagine non c’era è il pollice.
FASE 6

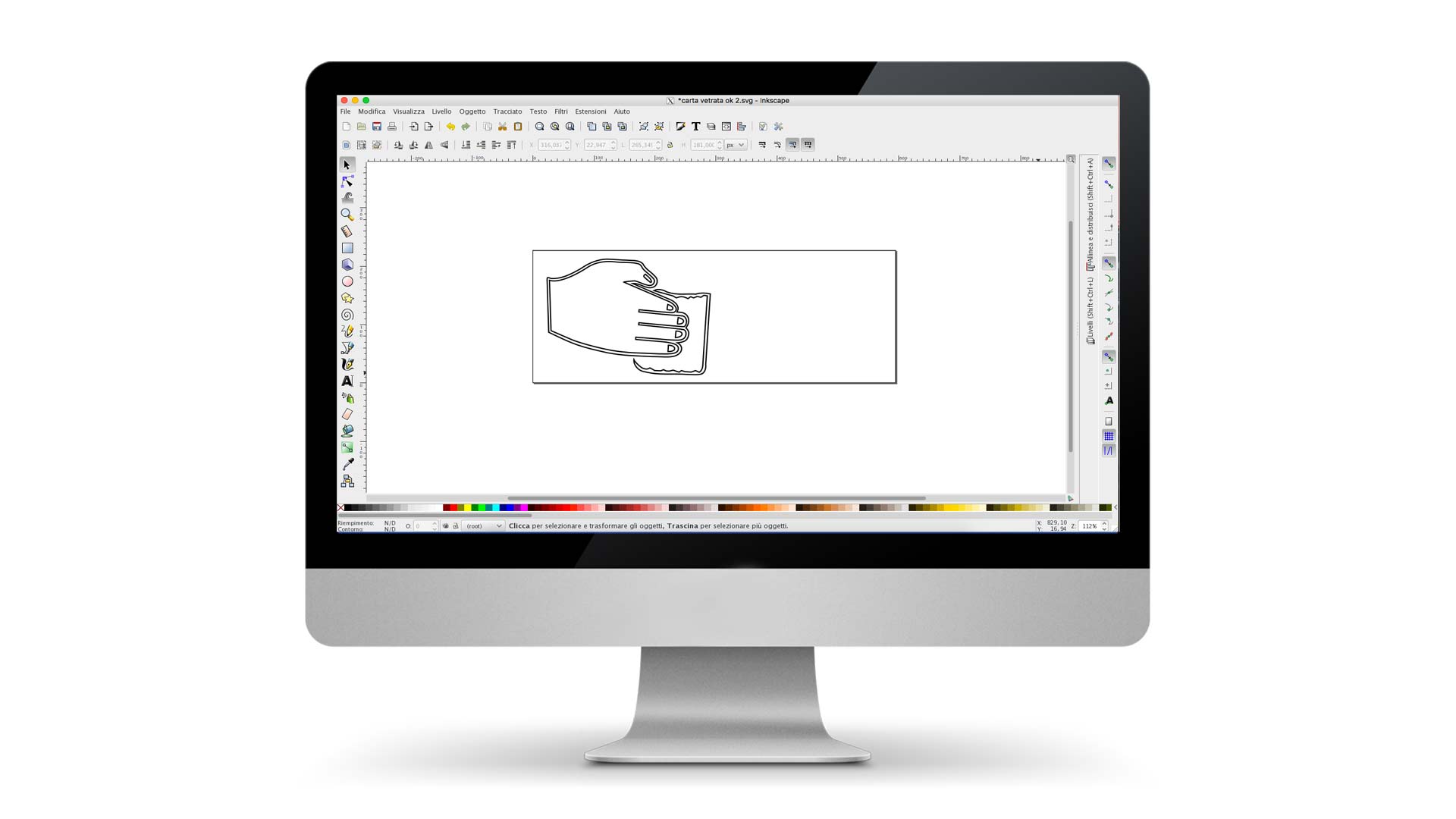

Quindi come vedete ho ricreato una mano
che usa un pezzo di carta vetrata,
con i tracciati vettoriali di INKSCAPE.
La mano ha un doppio tracciato,
perchè ho deciso di creare uno spessore
che mi sarà utile successivamente
quando andrò a staccare l’adesivo.
FASE 7
Allo stesso modo
ho fatto anche con l’altra immagine.
Dove ho anche aggiunto una scritta.
Inizialmente avevo scritto con un carattere normale.
e avevo avuto qualche problema
in fase di trasferimento dell’adesivo.
Poi ho sostituito con un carattere STENCIL
FASE 8
I font STENCIL
sono distaccati tra loro.
non sono continui.
Sono realizzati appositamente
per un certo tipo di lavorazioni.
FASE 9

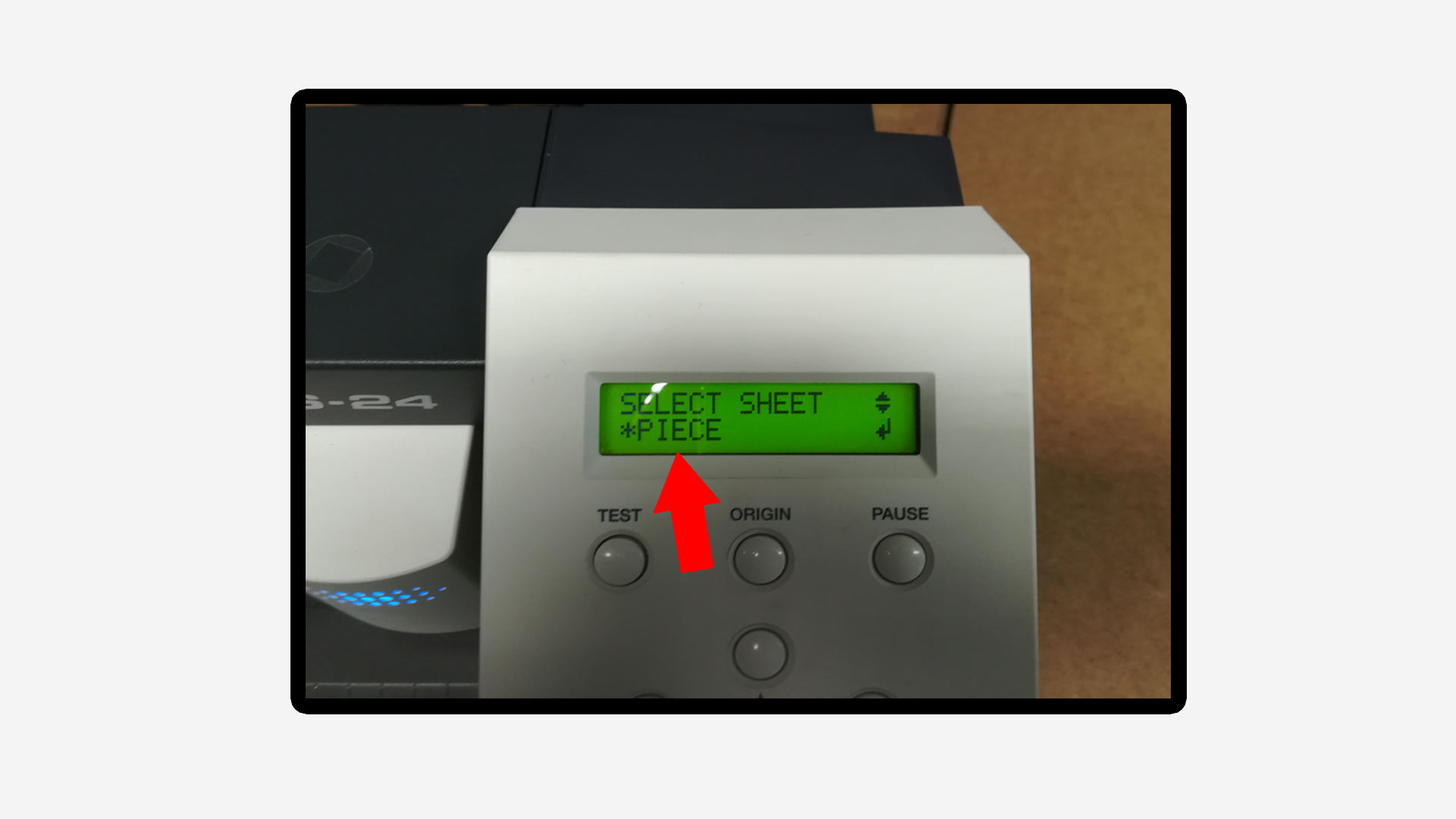

Questa volta nella stampante
andrò ad impostare PIECE.
Perché invece di usare
un rullo intero di vinile.
andrò ad usare un pezzo
delle dimensioni adatte al mio adesivo.
FASE 10
Piccolo video
della vinyl cutter al lavoro.
durante il taglio
dell’adesivo
Carta Vetrata.
FASE 11

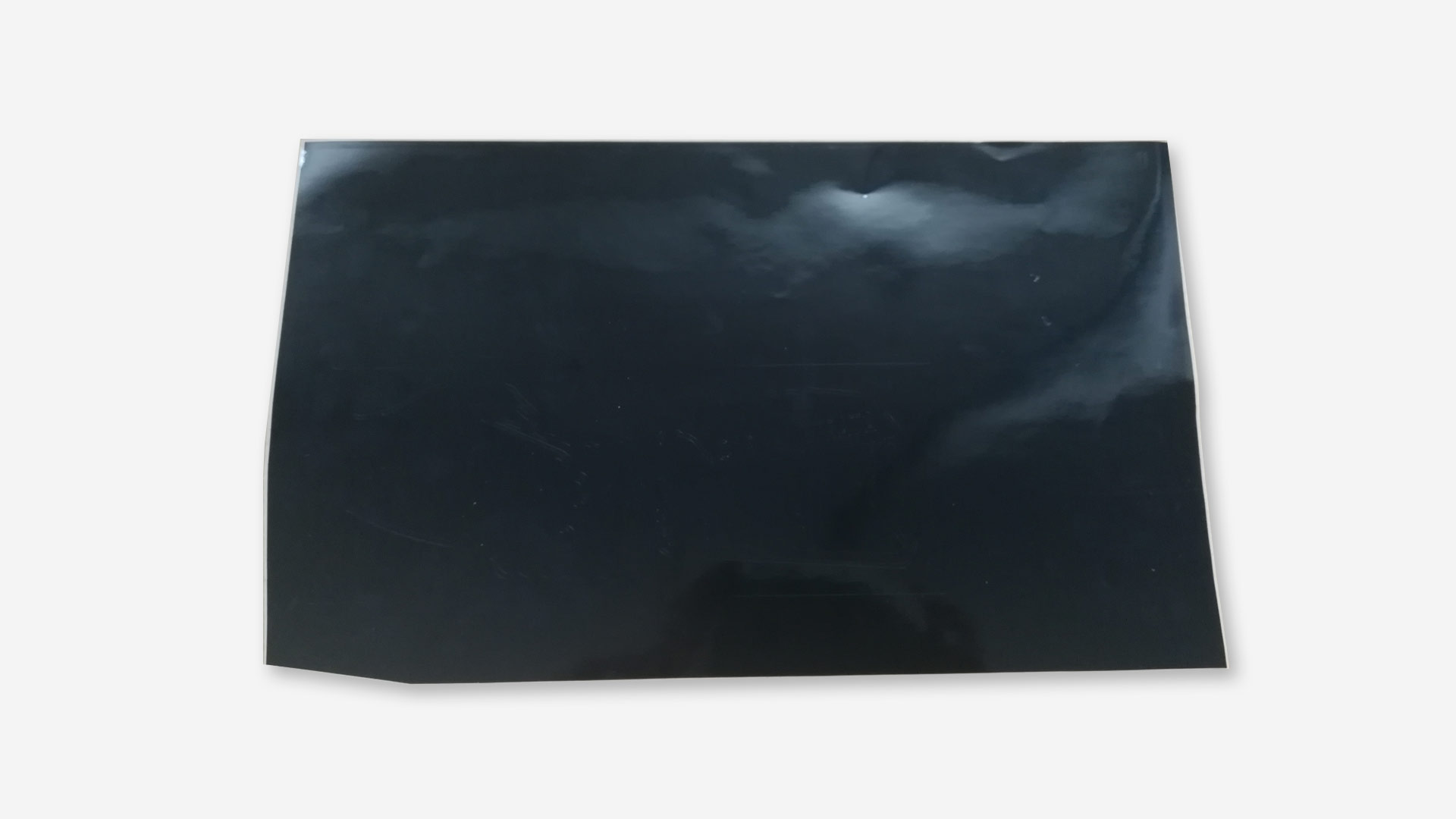

Adesivo appena tagliato.
Ora bisogna staccarlo
e applicarlo su nastro
di trasferimento
come visto in esercizio
Adesivo Lampadina
FASE 12
Inizio dello stacco
dell’adesivo con aiuto degli
strumenti del laboratorio.
Nella foto potete
vedere la penna con la punta.
FASE 13
Staccando parte dell’adesivo
che non ci serve.
L’adesivo comincia ad intravedersi.
FASE 14
ecco l’adesivo
pronto per essere trasferito
sul nastro di trasporto.
FASE 15
Adesivo appena trasferito
sul nastro di trasporto
e pronto per essere ancora trasferito
sulla nostra scatola contenitore
della carta vetrata.
FASE 16
Adesivo viene applicato
sul nostro contenitore
per carta vetrata.
FASE 17
Adesivo applicato
sul contenitore.
