MOAI
(24/02/2017)
FASE 2
Ho importato un file
chiamato mold box,
dove dentro è stato creato
un contenitore delle dimensioni
della superficie che andremo
a fresare in macchina
FASE 3
Ecco il mold box,
Come vedete è una forma rettangolare
divisa in due, che andrà ad ospitare
un oggetto che verrà diviso in due facce.
Ogni faccia dell’oggetto verrà poi posta all’interno
di una delle due parti del mold box.
Bisogna posizionarle esattamente
se si vuole avere massima precisione
nella successiva unione delle due parti
quando si crea il calco.
FASE 4
Poi ho importato un file in formato stl
una statuetta moai.
Come vedete ho creato anche 2 rettangoli
delle dimensioni interne del mold box
Questi due rettangoli mi aiuteranno
a tagliare precisamente il moai.
FASE 5
Come vedete ho posto
nel centro il moai
e poi ho affiancato precisamente
i due rettangoli che andranno
a tagliare precisamente la statua
FASE 6
E’ importante duplicare
su se stessa la statua.
Copiando e incollando in posizione cmd+D.
Bisogna rendere i 2 box di colore rosso
che abbiamo creato in precedenza
come HOLE.
e poi unire ciascun rettangolo hole
con ciascuna parte del moai.
Questo viene fatto per abituarsi al metodo
nel caso si dovesse lavorare con superfici asimmetriche.
FASE 7
La somma boleana
di una parte piena
con una parte vuota
crea una divisione.
FASE 8
Le due parti tagliate
vengono poste alla stessa distanza
dando molta attenzione
alla distanza dai piedini ad incastro
che vengono usati come riferimento
nell’unione del calco.
FASE 9
Infine tutti gli oggetti
vengono raggruppati
ed esportati in formato stl
File che verrà passato al software della fresa.
FASE 10
Il box finite le operazioni di fresaggio
posizionato nella dima all’interno della fresa.
FASE 11
Il box in materiale:
polistirene espanso
FASE 12
Il box in materiale: Legno sintetico
dove verrà posta la gomma siliconica,
per creare il calco.

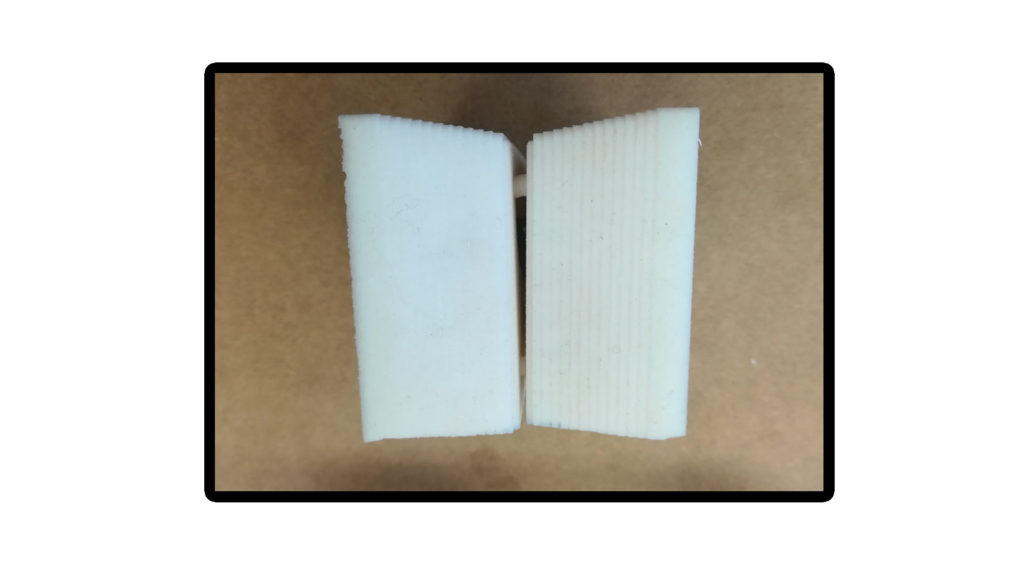

FASE 13
le due metà del calco
in gelatina siliconica.
FASE 14
Nelle due metà ravvicinate
viene messo il materiale
per creare la statuina del Moai.
Con questo metodo le statuine
possono essere create in serie.
FASE 15
Ecco la statuina finita.
