ESERCIZIO FRESA
(24/02/2017)
FASE 1
Inizialmente si apre TINKERCAD
applicazione wed per disegno 3d
come visto in esercizi precedenti
(vedi ESERCIZIO PORTACHIAVI)

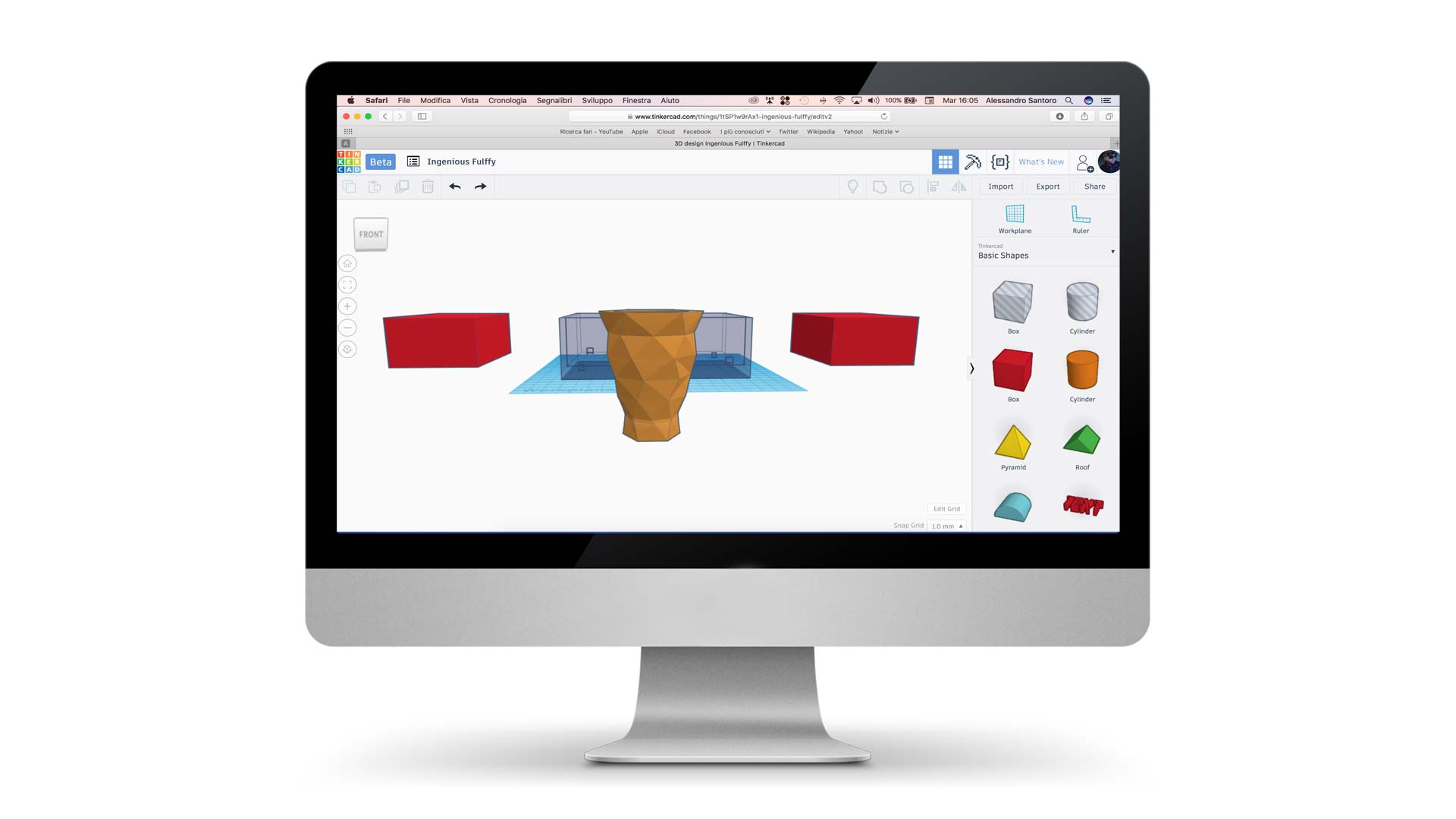

FASE 2
Ho importato un file stl
che rappresenta un contenitore
diviso in due, dove il rettangolo esterno è
delle stesse dimensioni della dima della fresa.
FASE 3
Successivamente ho importato
un modello 3d sempre in formato stl
FASE 4
Il modello 3D in fase di posizionamento
FASE 5
Il modello 3D scalato e posizionato
all’interno di una delle due metà
FASE 6
Una volta certi delle dimensioni
in considerazione delle dimensioni di una metà del box.
Si può procedere creando due rettangoli rossi
delle medesime dimensioni dei rettangoli interni del box.
FASE 7
I due rettangoli vanno posti uno affianco all’altro
nella metà esatta del nostro modello 3d
di cui vogliamo fare il calco.
FASE 8
Un altra vista per capire come posizionare
il modello 3D e i rettangoli.
FASE 9
Usando le funzioni per nascondere un oggettto
cliccando in tinkerkad sulla lampadina
posta sulla destra nell’interfaccia.
e per creare un oggetto HOLE (bucato)
Possiamo aiutarci per selezionare i vari oggetti sovrapposti.
FASE 10
copiare e incollare
su se stesso il modello 3D
In modo da avere due oggetti uguali sovrapposti
nella stessa posizione
FASE 11
Dopo aver ricliccato sulla lampadina
per rimostrare tutti gli oggetti.
Possiamo andare a posizionare la parte laterale esterna
dei rettangoli (HOLE) nel centro di uno dei due modelli
e successivamente fare cosi con anche l’altro
FASE 12
Facendo l’unione Boleana
di un oggetto pieno e uno bucato (HOLE)
Tinkercad taglia l’oggetto.
FASE 13
Ecco le due metà
del modello, tagliate e pronte
per essere posizionate nelle due parti del BOX.

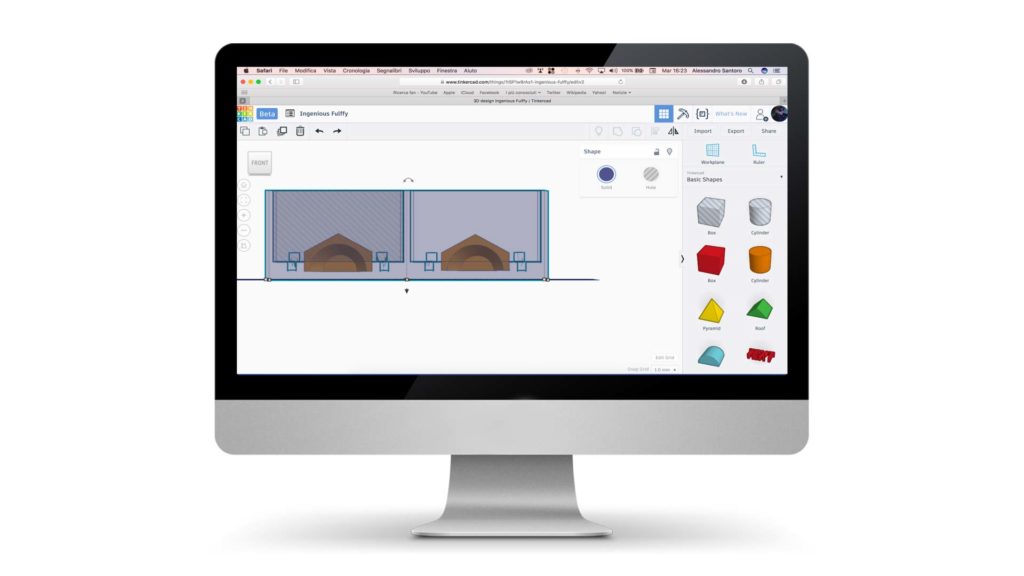

FASE 14
I due modelli tagliati
posizionati ogniuno
nella sua parte del box.
importante è centrare esattamente
i due oggetti nella stessa distanza
dalle pareti del box.
FASE 15
Un altra vista del calco,
pronto per essere passato al software
di pilotaggio della fresa.
FASE 16
Apertura del file stl
in w – panel.
Il software della fresa.
FASE 17
tramite alcuni parametri si segnano
si impostano le cordinate iniziali
le origini per x, y.
Non è possibile invece cambiare
attraverso il software la Z,
che va impostata spostando
o allungando le punte della fresa.

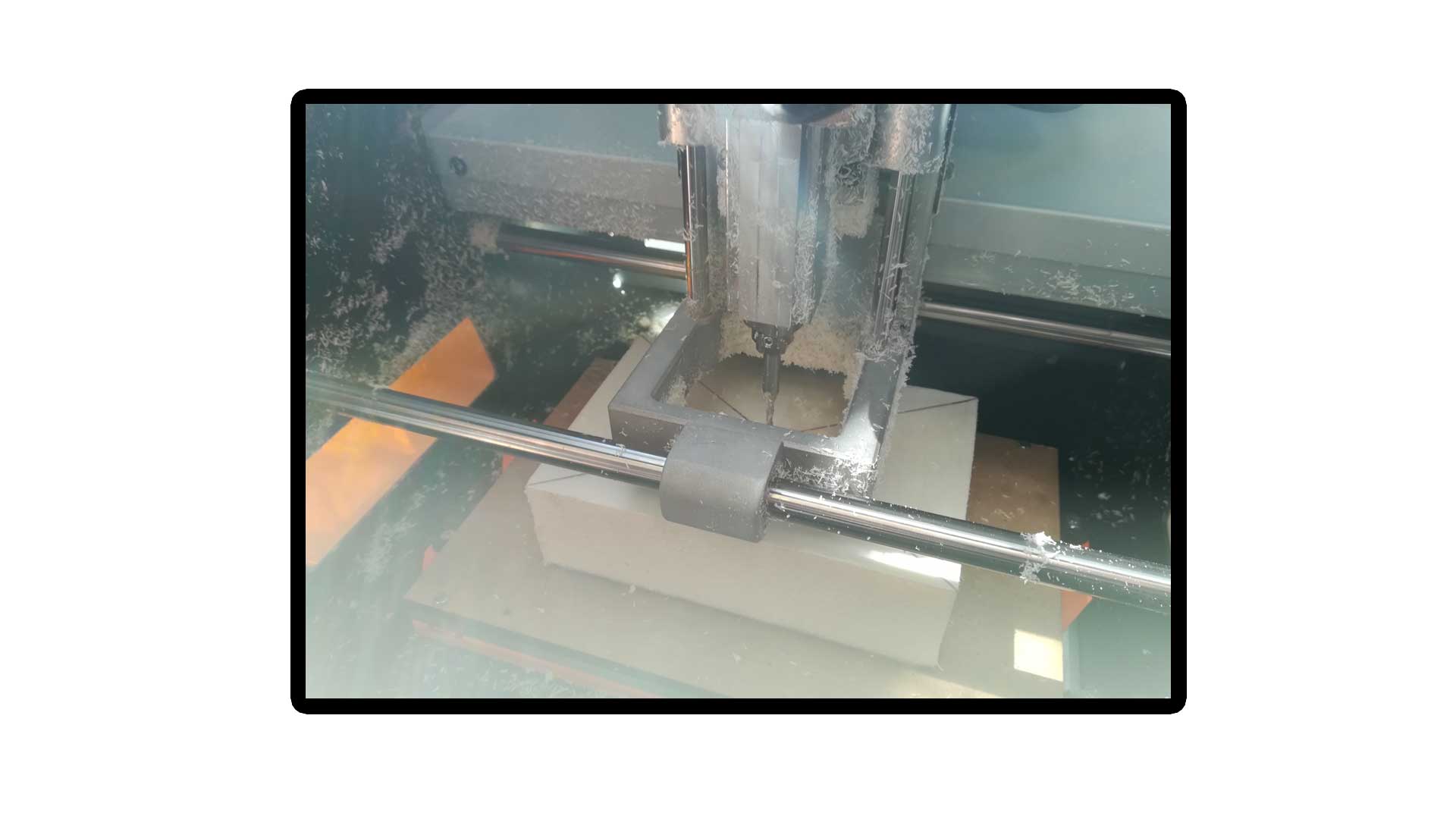

FASE 18
Abbiamo poi fatto una x sul pezzo da fresare
in modo da trovare l’esatto centro,
e passare al software questi valori.
FASE 19
Tra le varie impostazioni
che si possono dare al programma
possiamo impostare se il nostro modello,
ha più curve o segmenti piani.
per aiutare la macchina
a definire meglio il lavoro
FASE 20
Altre impostazioni riguardano
la scelta del materiale del pezzo.
FASE 21
FASE 22
Bisogna creare due file
uno per la smussatura
e uno per la finitura.
FASE 23
Il flat
FASE 24
FASE 25
il software in elaborazione
FASE 26
Come appare il pezzo
in smussatura
FASE 27
Come appare il pezzo
in finitura
FASE 28
La fresa in lavorazione
FASE 29
Ecco il nostro calco
dopo la sezione di finitura.
FASE 30
é importante rifinire manualmente
con un taglierino, i cilindretti
che si andranno ad incastrare nei buchi
della parte diversa del calco

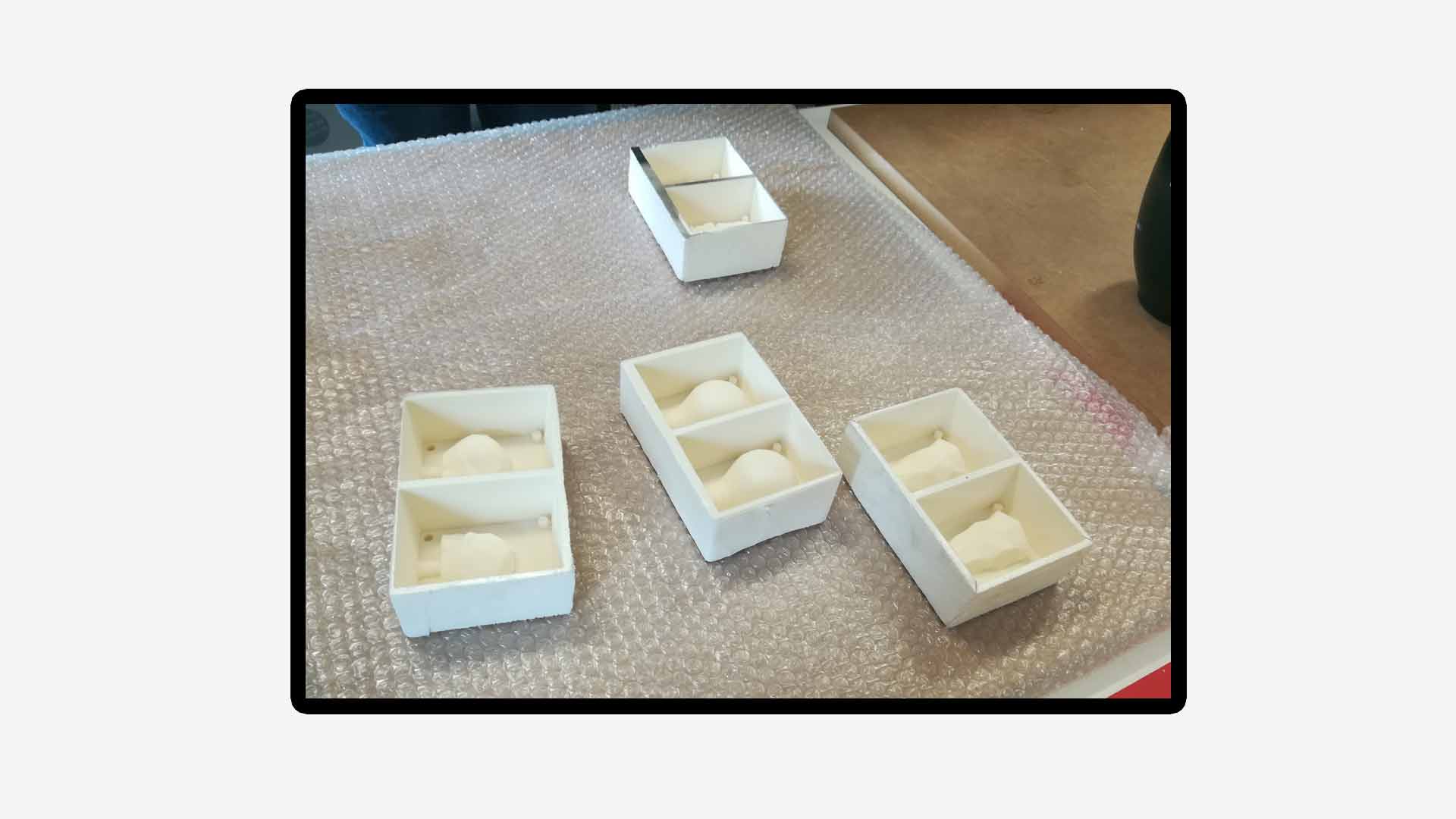

FASE 31
Tutti i calchi
in posizione prima della colatura
FASE 32
E’ importante lubrificare il calco,
prima di colare
FASE 33
Ecco il calco
lubrificato.
FASE 34
Coleremo nel calco
della gelatina siliconica.
FASE 35
Prima di colare
tamponiamo asciugando un pò
il calco appena lubrificato.
FASE 36
Dopo aver posizionati i calchi.
abbiamo fatto dei calcoli,
sulla quantità necessaria di materiale.

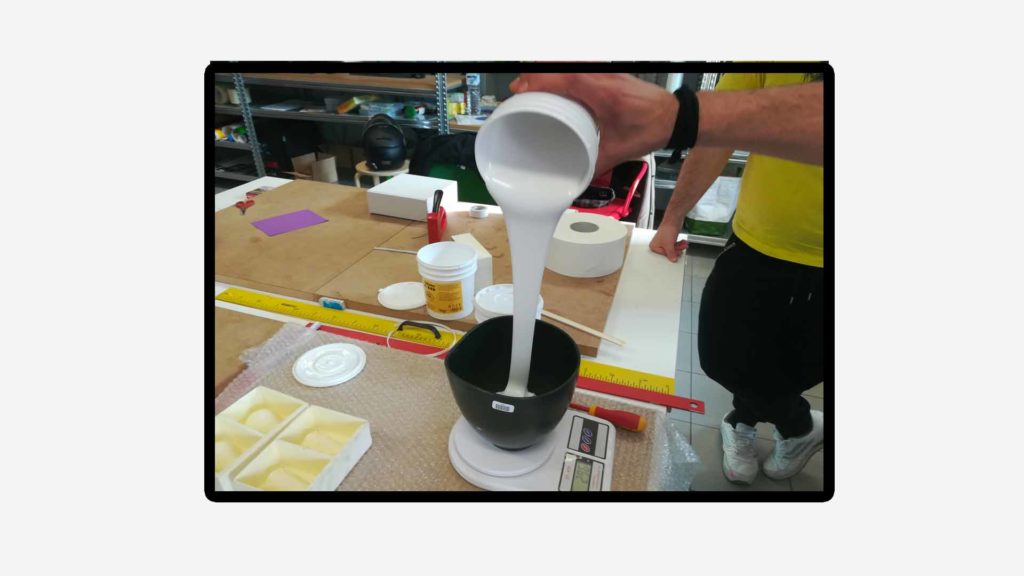

FASE 37
Riempiendo prima un vaso
di gomma posto sulla bilancia
con la gelatina siliconica.
FASE 38
Alla gelatina abbiamo aggiunto un diluente
FASE 39
Poi abbiamo mescolato per bene
per una decina di minuti.
FASE 40
E’ meglio iniziare a colare
dagli angoli dove ci sono i buchetti.
FASE 41
Usando anche uno stuzicadenti
per evitare che si creino bolle nei buchetti
di collegamento.
FASE 42
Poi si può procedere a riempire
le forme del calco con la gelatina.
FASE 43
Prima uno e poi l’altro alla stessa maniera.
FASE 44
Una volta riempito,
è buona norma sbattere con cura il pezzo
sul tavola, cercando di eliminare le bolle d’aria.
FASE 45
Dopo circa due giorni
si può togliere la gelatina dalle scatole
per essere sicuri che il materiale abbia preso bene consistenza.
FASE 46
Staccare la gelatina dalle parete della scatola
FASE 47
I calchi pronti prima della colata
FASE 48
I due liquidi che devono essere mescolati
e colati nel calco
FASE 49
Versare il primo liquido
FASE 50
Resina poliuretanica

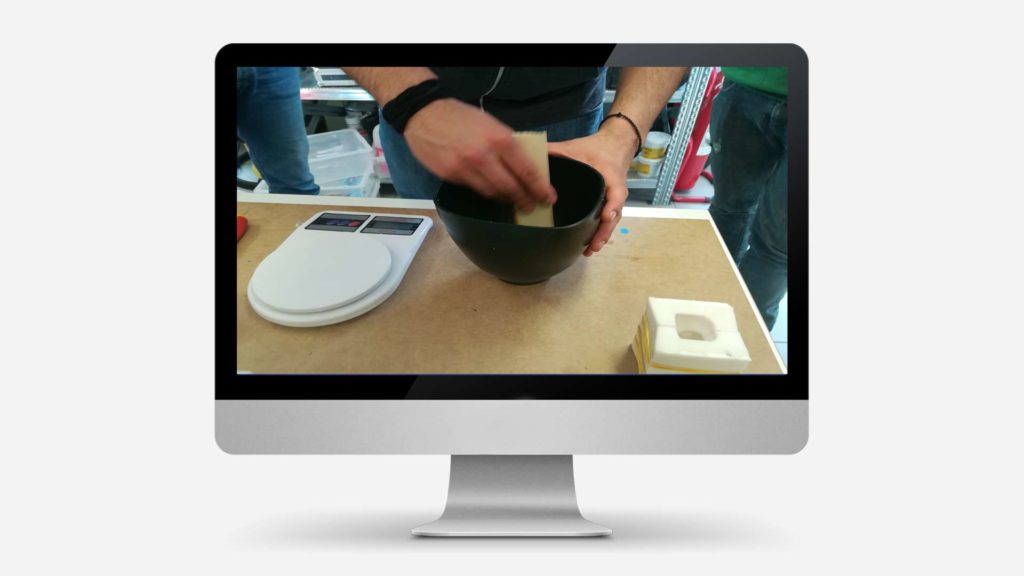

FASE 51
dopo aver versato i due liquidi mescolare
FASE 52
Colare il liquido nel buco.
Il liquido solidifica dopo 4 minuti
quindi è necessario fare veloce questa procedura.
FASE 53
I calchi ripieni di resina.
Saranno pronti dopo circa 1 h e 30 min.
FASE 54
Trascorso il tempo di attesa
si può aprire il calco.
FASE 55
All’interno ci sarà la statuina
FASE 56
Statuina all’interno del calco
