PORTACHIAVI 1978
(11/02/2017)
FASE 1
Ho creato in INKSCAPE
un documento con due livelli.
Una base ovale bianca
e una scritta 1978 in nero.
FASE 2
Ho salvato due file
uno per la base
e uno per la scritta.
due file con estensione SVG
FASE 3
I file quindi si chiameranno
Base.SVG
Scritta.SVG
FASE 4
Successivamente
sono andato sul sito
Thinkercad
Una piattaforma online di creazione
modelli 3d.
Ho cliccato su Crea Nuovo Progetto
FASE 5
tinkercad ti da la possibilità
di importare file swg
che verranno importati già
estrusi come elementi 3d.
FASE 6
Quindi ho importato la base
disegno del portachiavi
fatto in precedenza in INKSCAPE.
FASE 7
e poi ho importato anche la scritta
FASE 8

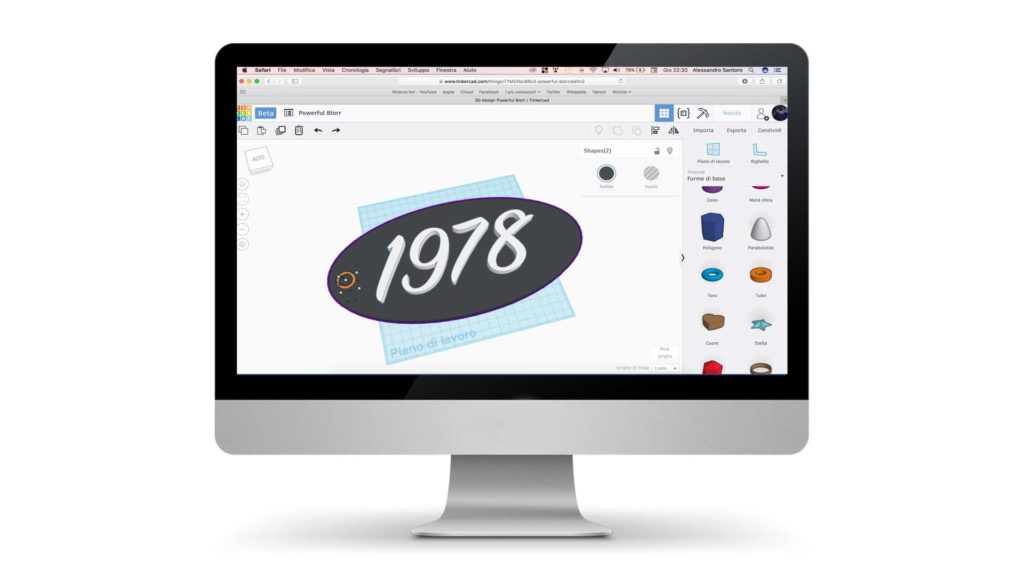

Ecco l’immagine dei due livelli
appena importati
FASE 9
A questi dal pannello sulla destra
ho aggiunto un elemento cilindro,
per andare a bucare la base
e creare lo spazio dove infilare le rondelle e le chiavi.
.
FASE 10
Per fare questo bisogna selezionare
insieme gli oggetti e cliccare in alto
su group.
La base viene forata dal cilindro
che automaticamente sparisce.
Formando un unico oggetto
FASE 11
La base viene forata dal cilindro
che automaticamente sparisce.
Formando un unico oggetto
FASE 12
Il file viene poi importato
come visto nell’esercizio
cubo con buchi
dove posso questa volta indicare i colori
per i due diversi estensori della macchina
FASE 13
Sistemazione bobina
colore nuovo in macchina.
FASE 14
Collegamento dei fili delle bobine
con i due estensori
FASE 15
Pulizia del pIano Lavoro

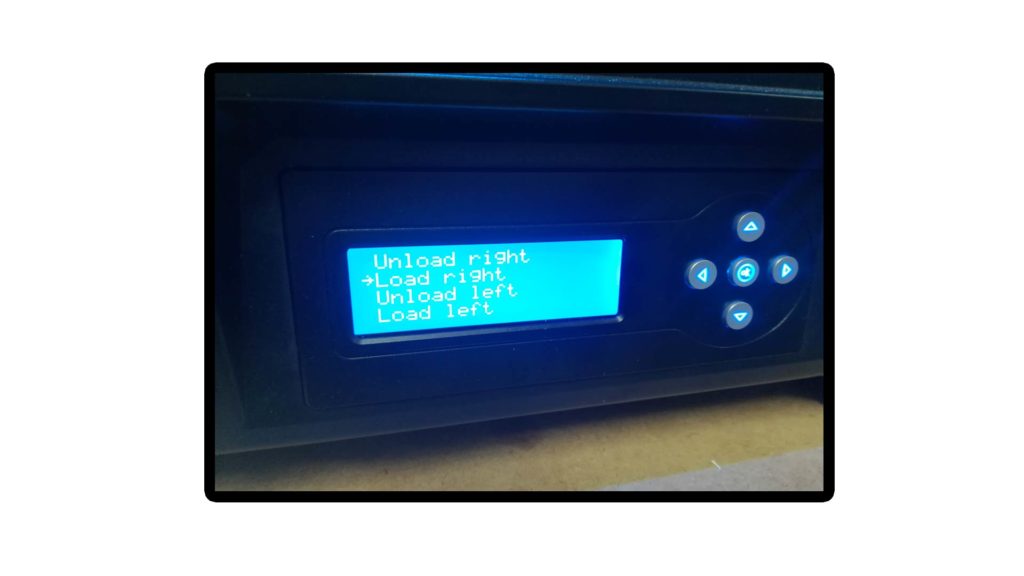

FASE 16
attraverso il display possiamo andare
a settore le impostazioni di ogni singolo estrusore
FASE 17
Test right, Test left
sono dei test che la macchina esegue
quando gli vengono caricati
i file con estensione .x3g
test.x3g, test.x3g.
FASE 18
con un foglio di carta
e le 3 rondelle poste sotto il piano.
regolo che il piano sia stabile
e che non abbia ampi problemi.
FASE 19
Macchina in fase di stampa
FASE 20
Portachiavi stampato in 3d
FASE 21
Piccolo video
Sulla lavorazione
